水曜日のネット関係機材の接続方法(24/02/14改正)（水曜日のトップに戻る）

これはYAMAHAマイクスピーカーを用いた２０２３年秋以前のシステムです。

2024年以降のZOOMで楽器を用いる際のライン入力のシステムはこちらです。

※　これは古いシステムですが、ZOOMで楽器を使用しない場合は現在でも使用できます。違いはZOOMの音声入力を切り替えるだけです。

機材は大きく分けて（Ａ）（Ｂ）に大別できます。

（Ａ）パソコンを中心とした機材

�@　カメラ
�A　マイクスピーカー
�B　プロジェクター
�C　テザリング用のスマートフォン

（Ｂ）スマホを中心とした機材

それらとは別に「 リーダー等をクローズアップさせるためのスマートフォン」セットを準備します。

そのセットは次の構成です。
�@　スマートフォン
�A　簡易三脚
�B　スマホ用マイクスピーカー（現在は廃止されました）

接続についての考え方(省略しましたが理解する上で有益なので読みたい方はこちら)

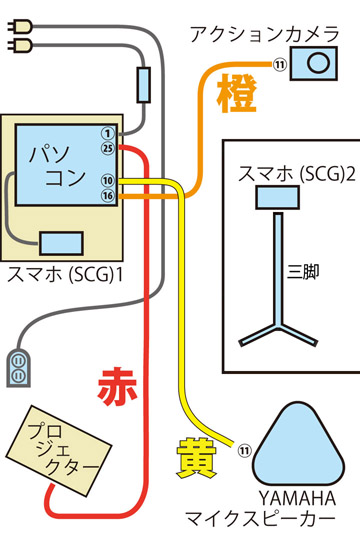

接続の全体図

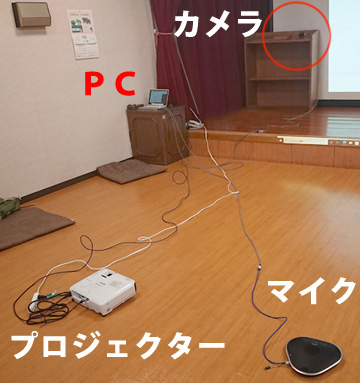

接続機器の全体写真

接続の各部分

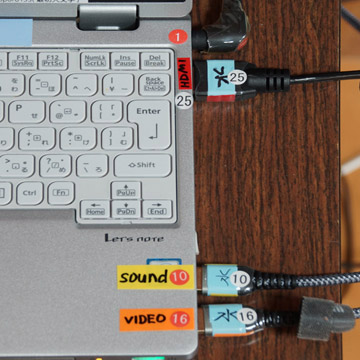

パソコンとケーブル

マイクスピーカー

端子変換アダプターを使用してミニUSB端子にしてください。

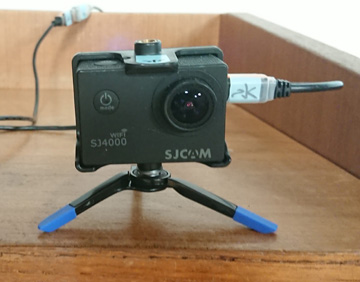

説教壇の上のカメラ

土台の説教壇はステージの左端に置いてください。

カメラの位置はできるだけ右側ですが、説教壇の囲いに視界が干渉しないようにしてください。

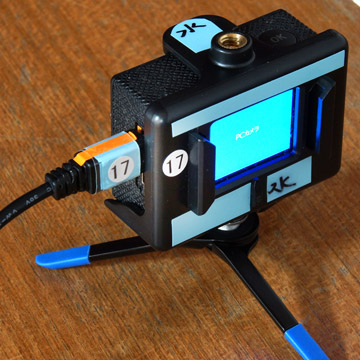

電源を入れたのち、接続口の反対側にある上下のボタンを使って「PC接続」を選択してください。

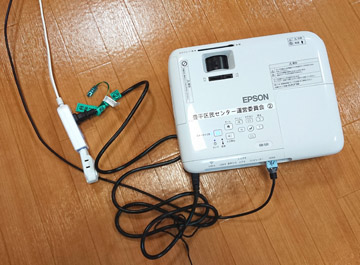

プロジェクター

投影された画面がカメラにかからないようにしてください。

（Ｂ）スマホの接続

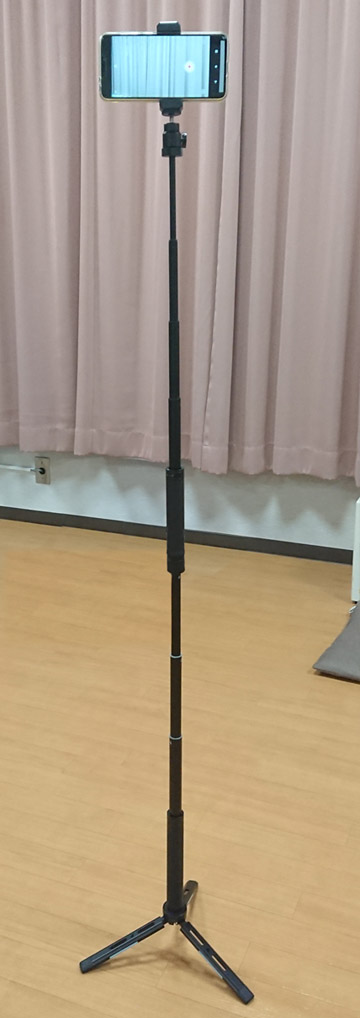

写真のポールは2本を継ぎですが、現在のものは１っ本だけです。

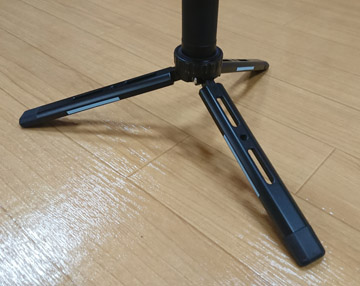

足の角度は付け根のリングを回転させると変えることができます。
